Vodní elektrárna, studie


  • Generální projektant: Ing. Jan Šinták – I.P.R.E.
  • Investor: MEXIM CONSULTING, spol. s.r.o.
  • Architekt: Pavel Hnilička Architekti, s.r.o.
  • Statika: Recoc, s.r.o.
  • Místo stavby: levý břeh Moravy ř. km 166,770, jez Bělov
  • Výkon: 2 x 0,8 MW
  • Projekt: 2002 – 2006
  • realizace: 2012 – 2013



Projekt vychází z původní dokumentace pro stavební povolení, kterou vypracovala firma Aquatis s.r.o. v letech 1993-1996. Stavba byla započata úpravou koryta a poté zatopena a opuštěna. Chátrala pak po dobu více než 12 let, kdy ji koupil nový investor a začal s úpravou projektu a stavbou.

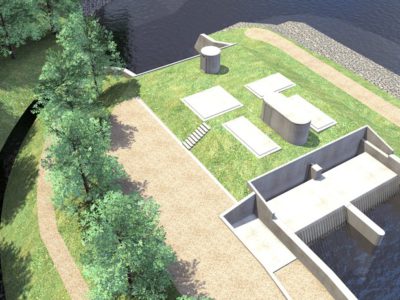

Elektrárnu jsme chtěli co nejvíce schovat a přizpůsobit okolní krajině. Je skrytá pod terénním valem, z něhož vystupují jen větrací šachty a přístupová schodiště, podobně jako se vstupuje do ponorky. Elektrárna je samostatnou železobetonovou monolitickou stavbou se dvěma vtokovými poli. V každém poli stojí generátor a převodovka vlastní turbiny. Na nátokovém čele je umístěn čistící stoj česlí se šnekovým dopravníkem. Kontejner pro shrabky jsme zapustili pod úroveň terénu, aby co nejvíce splynul s okolím. Česle plynule navazují na přední stěnu nátokového čela. Vtokový objekt je zakončen drážkou pro provizorní hrazení a dále pokračuje strojovna. Vtokem začíná tlaková část vedení vody k turbínám o výkonu 2 x 0,8 MW. Výtok vody z turbiny prochází savkou opět s drážkami pro provizorní hrazení.

V návrhu se uplatňuje pohledový beton jako základní konstrukční materiál doplněný kovovými prvky v surové průmyslové podobě. Aby se nohy nebořily do podmáčené trávy na střeše, tak je vybavena lomovými šlapáky. Pojížděné plochy zpevňuje mlat.
